一、組成部分
RFID系統在具體的應用過程中，根據不同的應用目的和應用環境，RFID系統的組成會有所不同，但從RFID系統的工作原理來看，系統一般都由RFID電子標簽、閱讀器、發射接收天線三部分組成。1、RFID標簽(Tag)：由耦合元件及芯片組成，每個標簽具有唯一的電子編碼，附著在物體上標識目標對象,且具有存儲需要識別傳輸?shù)男畔⒌墓δ埽?/span>
RFID電子標簽一般是帶有線圈、天線、存儲器與控制系統的低電集成電路。
2、閱讀器(Reader)又叫信號接收機，是用來讀取(有時還可以寫入)標簽信息的設備，可設計為手持式或固定式；根據支持的標簽類型不同與完成的功能不同。
閱讀器的復雜程度是顯著不同的。閱讀器基本的功能就是提供與標簽進行數據傳輸?shù)耐緩健Ａ硗猓喿x器還提供相當復雜的信號狀態控制、奇偶錯誤校驗與更正功能等。標簽中除了存儲需要傳輸?shù)男畔⑼猓€必須含有一定的附加信息，如錯誤校驗信息等。識別數據信息和附加信息按照一定的結構編制在一起，并按照特定的順序向外發送。閱讀器通過接收到的附加信息來控制數據流的發送。一旦到達閱讀器的信息被正確的接收和譯解后，閱讀器通過特定的算法決定是否需要發射機對發送的信號重發一次，或者知道發射器停止發信號，這就是“命令響應協議”。使用這種協議，即便在很短的時間、很小的空間閱讀多個標簽，也可以有效地防止“欺騙問題”的產生。
3、天線(Antenna)：在標簽和讀取器間傳遞射頻信號。天線是標簽與閱讀器之間傳輸數據的發射、接收裝置。在實際應用中，除了系統功率，天線的形狀和相對位置也會影響數據的發射和接收，需要專業人員對系統的天線進行設計、安裝。
二、工作流程

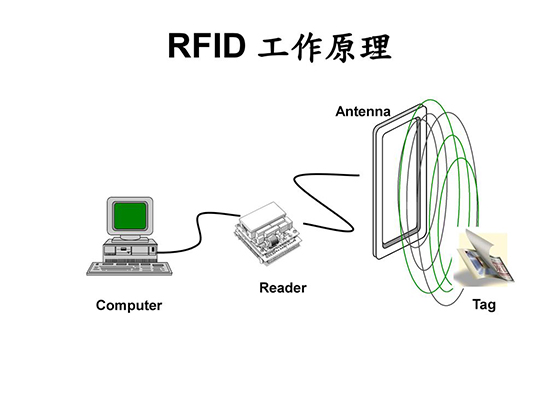

1、讀寫器通過發射天線發送一定頻率的射頻信號，當RFID電子標簽進入發射天線工作區域時產生感應電流，RFID電子標簽獲得能量被激活；RFID電子標簽將自身編碼等信息通過卡內置發送天線發送出去；
2、系統接收天線接收到從RFID電子標簽發送來的載波信號，經天線調節器傳送到閱讀器，閱讀器對接收的信號進行解調和解碼然后送到后臺主系統進行相關處理；
3、主系統根據邏輯運算判斷該RFID電子標簽的合法性，針對不同的設定做出相應的處理和控制，發出指令信號控制執行機構動作。
